UL1505장비에 사용되는 배선에 속하는 난연성-가교-폴리에틸렌 와이어입니다. 정격 전압은 600V, 정격 온도는 105도이며 도체는 주석 도금 구리선 또는 단선 구리선입니다. 내열성, 유연성, 난연성, 내식성 등의 특성을 가지며 전기 전자 장비의 내부 배선에 널리 사용됩니다.

특징

UL1505

도체: 연선 주석 도금/베어 구리

절연 : XLPE

온도: 150도

정격 전압:600Vac

저온 부드러운 좋은 성능

연소 테스트: ul vw-1 화염 테스트 통과

연선 및 멀티{0}}코어 가능

비-할로겐

표준 참조:UL758-2014,UL1581-2014

환경 테스트 통과 ROHS/REACH

UL 20awg ~ 1/0awg

애플리케이션

가전제품

조리기구, 에어컨, 조명기구, 보온병 등 내부 배선은 가전제품의 정상적인 작동을 위한 전기적 요구사항을 충족할 수 있는 정격 온도와 전압을 갖추고 있습니다. XLPE 단열재는 내열성과 난연성이 우수하여 안전하게 사용할 수 있습니다.

전자 기기

컴퓨터, 항공 전자 제품 등의 내부 회로 연결을 포함합니다. UL1505는 주석 도금 구리선 또는 솔리드 구리선과 같은 도체를 제공하며 전도성과 내식성이 우수하여 전자 신호의 안정적인 전송을 보장합니다.

산업용 장비

기계 장비, 산업용 난방 시스템 등과 마찬가지로 이 와이어의 내마모성, 내식성 및 우수한 기계적 특성으로 인해 복잡한 산업 환경에서 안정적으로 작동하고 특정 기계적 응력과 온도 변화를 견딜 수 있습니다.

자동차 분야에서는

유연성이 뛰어나고 내열성이 뛰어나 자동차 내부의 전기 시스템 배선에 사용할 수 있으며, 실내 공간이 작고 온도 변화가 큰 환경에 적응할 수 있어 자동차 전기 장비의 정상적인 작동을 보장합니다.

구조

UL1505

사용 가능한 색상: 검정색, 흰색, 빨간색, 노란색, 녹색, 파란색, 갈색, 회색, 주황색, 보라색

UL1505

파트너

인증

IECQ

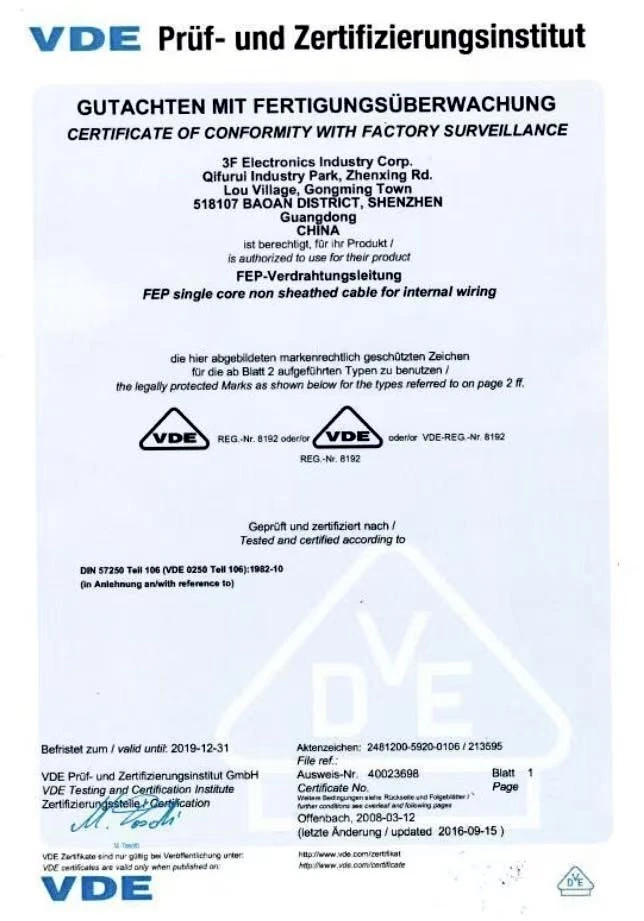

VDE

CCC

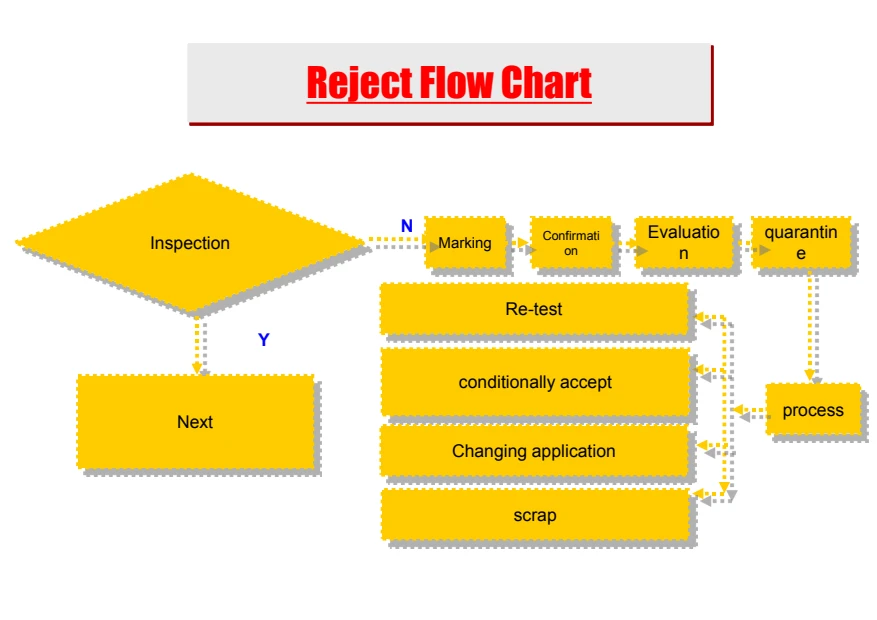

해결책

FAQ

Q:1. 대량 생산의 배송 시간은 얼마나 됩니까?

A: 대략 20 30 일.

Q:2.귀하의 전선은 ROHS를 준수합니까?

A: 당사의 모든 전선은 ROHS를 준수합니다.

Q:3.배송 서비스는 무엇입니까?

A: 선박 예약, 물품 통합, 세관 신고, 선적 서류 준비 및 선적 항구에서의 대량 배송에 대한 서비스를 제공할 수 있습니다.

기술적인 매개변수

스타일	기준 AWG	지휘자 크기 (번호/mm) ±0.005mm	지휘자 저항 20도 (Ω/Km)	지휘자 다이아. (mm)	격리 두께 (mm)		전반적인 지름 (mm)
스타일	기준 AWG	지휘자 크기 (번호/mm) ±0.005mm	지휘자 저항 20도 (Ω/Km)	지휘자 다이아. (mm)	명명:	최소	최소	맥스
1505	1/0	19/55/0.254	0.349	10.88	2.00	1.78	14.90	±0.30
	01	19/44/0.254	0.440	9.73	2.00	1.78	13.75	±0.30
	02	7/95/0.254	0.555	8.58	1.60	1.45	11.80	±0.20
	04	7/60/0.254	0.8820	6.80	1.60	1.45	10.00	±0.20
	06	7/38/0.254	1.403	5.42	1.60	1.45	8.62	±0.20
	08	168/0.254	2.230	3.80	1.60	1.45	7.00	±0.15
	10	105/0.254	3.54	3.00	1.20	1.07	5.40	±0.15
	12	65/0.254	5.64	2.36	1.20	1.07	4.76	±0.15
	14	41/0.254	8.96	1.88	1.20	1.07	4.28	±0.15
	16	26/0.254	14.60	1.50	1.05	0.94	3.60	±0.15
	18	16/0.254	23.20	1.17	1.05	0.94	3.27	±0.10
	20	21/0.18	36.70	0.95	1.05	0.94	3.05	±0.10
